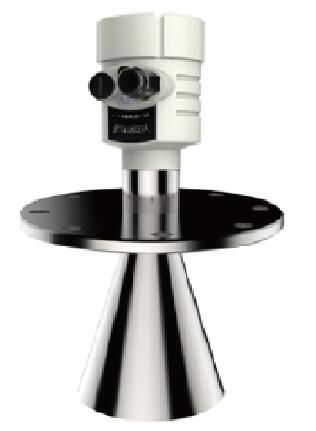

一、产品概述

JX-6600型脉冲雷达物位计有两种不同的工作频率，针对不同的具体应用，两种频率的雷达各有优势。

K-频段脉冲雷达的微波频率为26GHz。26GHz的雷达由于频率高，所以天线可以更小，过程连接也可以更小。26GHz微波信号在空间传输的发射角更小，波束接触罐壁的概率小，干扰回波少，测量会更稳定可靠。26GHz微波信号的波长小，系统的精度更高。对于低介电常数物料和粉状物料的反射性能比6GHz的微波信号要好。由于频率高在具有蒸汽的情况和液体搅拌的情况下，信号衰减会比较大，不能用于现场有泡沫的工况。

C-频段脉冲雷达的微波频率为6GHz。6GHz的雷达由于频率较低，所以具有更好的穿透性。在天线系统上粘附介质、污染或介质表面产生泡沫的情况下，测量效果要好于26GHz雷达。6GHz雷达天线的发射角度要相对大一些，在液体表面波动的情况下，受到的影响小一些。

二、工作原理

雷达物位计是基于时间行程原理的无线电波测距系统。通过天线发射小于1mW的微功率微波（频率为6Ghz或者26Ghz的无线电波）脉冲，这个脉冲以光速在空间传播。微波脉冲信号遇到被测介质表面，其部分能量被介质表面反射回来，被天线接收。微波脉冲信号发射与接收的时间间隔同天线到被测介质表面的距离成正比，由此能够计算出天线到被测介质表面的距离。

三、技术参数

1.应用：存储或过程容器，过程条件非常复杂

2.测量范围：70米

3.天线及材料：喇叭天线、316L

4.过程连接：法兰

5.过程温度：-40℃…1000℃

7.过程压力：-1…40bar

8.精度：±1cm

9.频率范围：6GHz

10.信号输出：4…20 mA/HART

四、特点

1.仪表采用等效采样脉冲测距专利技术，既提高了信号的分辨率和灵敏度，又降低了波束发射能量，而且对人无伤害。可安装于各种金属、非金属容器或管道内，测量灵敏，刷新速度快。

2.仪表液晶显示调试单元为128*64图形点阵液晶，支持全中文菜单、波形显示、修改虚假回波等复杂操作。降低现场仪表操作难度和维护工作量。

3.不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响，测量结果稳定可靠。可以根据国内客户行业和现场工况的运行特点进行仪表功能和传感器定制。

4.液晶显示单元可以外接25米，从而构成罐旁显示操作单元。降低大型罐体、高温、高压、有毒等高危险区域仪表日常巡检工作的风险和劳动强度。

5.提供众多独特的天线型式，更适应现场恶劣工况；适用于高温工况，采用特殊定制的高温延长天线时可适用于1000℃的过程温度。

6.支持丰富的信号通讯协议，如HART、4…20mA、RS485、GPRS、CMesh、IIC、Modbus、CAN等多种通讯协议，便于集成到客户现有系统。
