一、产品概述

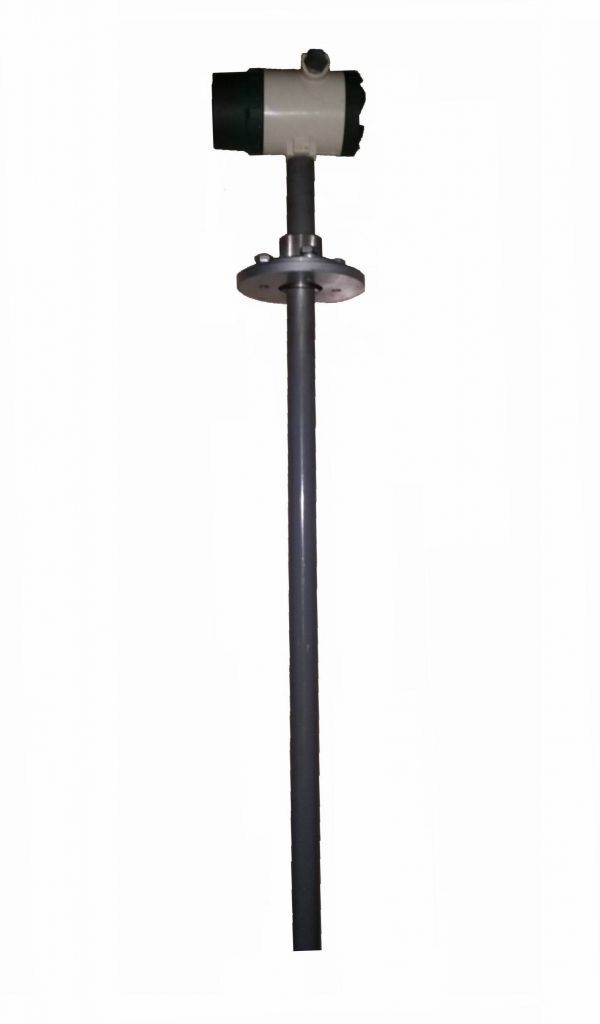

WLW型涡流式物位计是在总结国内外各种物位计存在各种缺陷、运行效果不理想而研发的一种新型物位计，它主要适用于各种煤仓、灰仓以及在高温、高压、强腐蚀、强粘附、强振动、高粉尘、粉末部分悬浮的工作环境下可靠、稳定工作，它可以取代雷达、导波雷达、超声波以及重锤式料位计。

二、工作原理

WLW型涡流式物位计是将探测元件插入容器内与物料形成一个恒场强的微弱导电体，随着探杆上料位高度变化，电场施加在探杆与物料形成的微弱导电体上，因涡流消耗的电功率也随之变化，且消耗电量与物料高度之间存在函数关系，涡流式物位计内置微处理器，将功率变化比例检出，将测量结果进行运算，采用分析排除算法，将干扰信号排除，最后给出准确真实的物位。

三、 特点

1.采用数字集成电路、数字标定技术，可以在空仓状态下，一次光成标定。

2.无运动机械部件，投运后基本无需维护。

3.解决了导波雷达测量过程中容易出现的因挂料导致的假料位现象。

4.解决了超声波、雷达波因噪声出现假料位及探头结露出现的测量失控。

5.解决了磁致伸缩的因粘结和盲区导致的局限性。

6.它能从根本上回避料仓内因挂料掩埋探头现象，并能准确将料位测出，并具有抗摩擦、抗固料冲击、抗腐蚀、抗高温特性。

四、技术参数

1.测量范围 0-30M(订货时核准)

2.测量精度  0.5％FS

3.传感器材质：满足现场条件要求（特别需求订货时注明）

4.环境要求：标准-200→+200℃  （特殊条件订货时注明）

5.信号及供电  DC24V  @4-20ma

6.防护等级  IP65

7.防爆等级  Exd  BT6

8.变送器材料  压铸铝

9.信号传输: 传感器和控制仪表的信号传输可达1000米

备注：本测量仪针对被测量物料成分不均匀，颗粒差异明显，湿度变化等测量结果将有差异。
