可变高温内窥式动态火焰电视监视系统

一、产品概述

FTV-G型可变高温内窥式动态火焰电视监视系统是将潜望镜管镜头所采集的光信号经过一体化摄像机处理，通过本系统操作者可在控制室内控制调整图像大小、光圈大小及图像清晰度。该系统可在安装位置一定的条件下调整到在监视器屏幕上图像最合适的大小，使监视效果最佳或者在锅炉点火时使图像放大，观看燃烧器更清晰，锅炉正常运行时使图像缩小，观看火焰更清晰。

我厂生产的FTV系统广泛应用于电站锅炉、化工、燃烧炉、玻璃熔炉、炼钢炉、大型热处理炉、水泥窑炉、铝窑及各种直接燃烧燃料炉种所需在线高温火焰监视。

二、工作原理

由于一般摄像机工作允许最高温度为50℃，而一般炉内火焰中心温度高达1600℃以上，所以用摄像机直接在炉内摄取图像是不可能的。为此必须特设一个很长的转像镜管，经过一个特殊的光学系统，将炉内火焰图像传输出去成像在一体化摄像机靶面上。经过一体化摄像机将光信号转变为电信号，通过同轴视频电缆传给控制室里的监视器，且在控制室通过控制器可控制图像三可变。

三、特点

1.图像大小、变倍、聚焦可任意调整。

2.图像清晰，性能稳定。

3.插入炉膛内所有零件（包括镜片）全部由耐高温材料组成，在有风压＞0.1MPa时，镜管工作环境温度可达2000℃（插入炉膛部分）整个系统可正常工作。

4.整个系统可俯仰调整±5°，镜管周向转动360°，潜望镜管插入炉膛深度可调，从而确保火焰图像中心与监视器屏幕中心重合一致，使监视效果达到最佳，并且能适应各种燃烧炉的安装。

5.结构简单，占用空间小，维修方便。

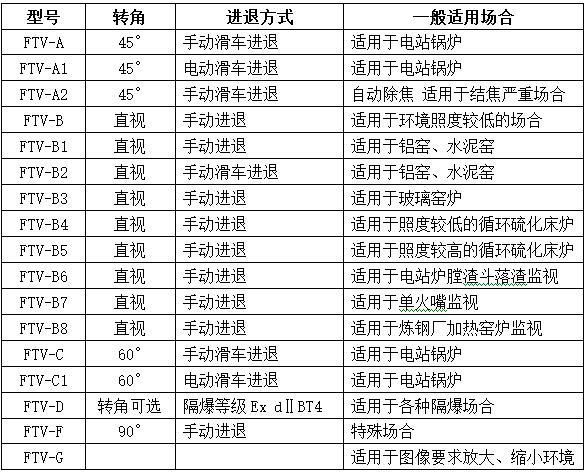

四、技术参数

1.观察范围：圆视场120°、水平视场96°、垂直视场72°。

2.保护罩工作环境温度：-10～+80℃。

3.输像系统转角60度。

4.潜望管在具备任何一种风冷的情况下可在2000℃工况下正常工作。

5.系统所需风源：

(1)仪表风源风压≥0.3MPa  (2)仪表风源流量≥0.2m²/min

(3)仪表风源温度≤40℃，尘埃粒径≤3μm，含油量≤10mg/m³

(4)杂风。

6.工作电源：现场交流220V、50Hz、100W

           控制室交流220V、50Hz、200W

7.整机重量50Kg。
