长窗中压五窗无盲区双色水位计

一、产品概述

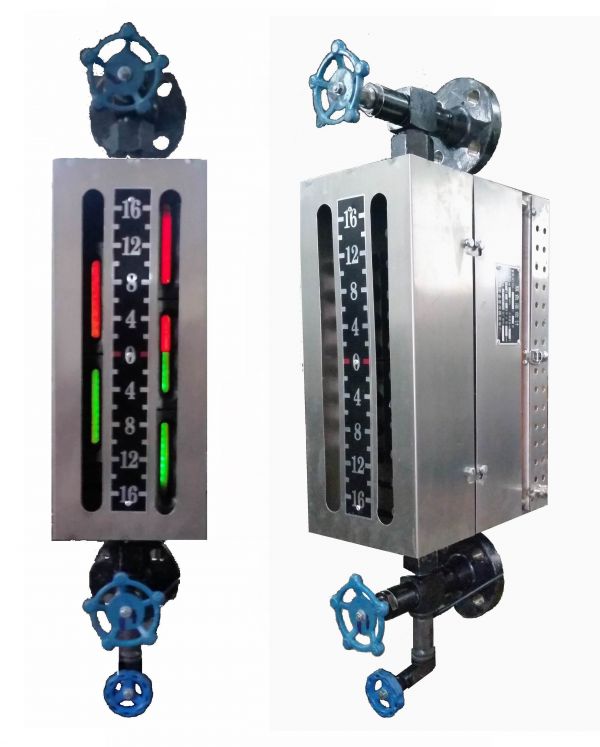

SYWJ-5LC系列中压双色水位计是用于工作压力低于6.4MPa的蒸汽锅炉或其它压力容器监测水位的一次直读仪表。它是在总结国内外生产透射式双色水位计优点基础上研制出在一块本体上并列设置两排窗口，通过光学原理转换达到在水位计正前任一点观看水位计的两排窗口，同时观察到两窗口红、绿变化且红、绿分明，界面清晰。可在水位计可视范围内无盲区连续监视。

二、工作原理

由红、绿两套独立的发光带发出的光，经过滤光镜射向水位计本体内腔。在腔内汽相区域，绿色斜射到腔体壁上被吸收；红光直射到正前方，两排窗口在无水状态同时显示红色。在腔内液相区域，由于红光经过水的折射，将红光斜射到壁上，而绿光经过水的折射，正好折射到正前方，两排窗口在有水状态同时显示绿色，因此在正前方任一点观察两排窗口同时显示汽红、水绿。

工作原理图

三、特点

1.无盲区，连续监视，观察范围宽，颜色逼真，界面清晰。

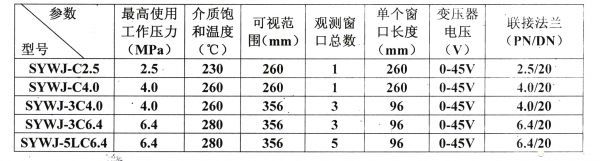

四、技术参数
