一、产品概述

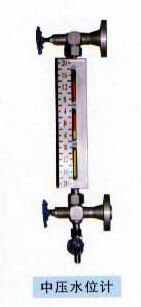

SYWJ-C系列中压双色水位计是应用于工作压力低于6.4MPa的蒸汽锅炉或其它压力容器监测水位的一次直读仪表。它是在总结国内外生产透射式双色水位计优点基础上研制的长窗玻璃式中压双色水位计。

二、工作原理

由红、绿发光二极管发出的光，经过滤光镜射向水位计本体内腔。在腔内汽相区域，绿色斜射到腔体壁上被吸收；红光直射到正前方，这时无水状态显示红色。在腔内液相区域由于红光经过水的折射，将红光斜射到壁上，而绿光经过水的折射正好折射到正前方，这时在有水状态显示绿色。因此在正前方观察，显示汽红、水绿。

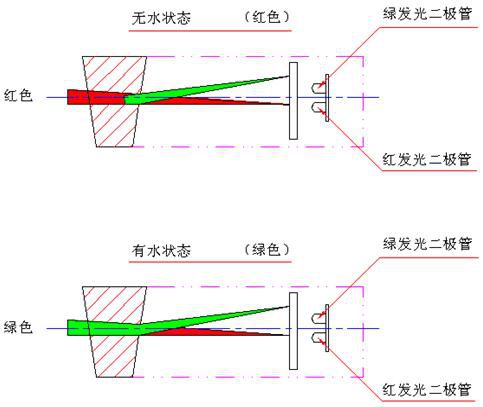

工作原理图

三、特点

重量轻，观测方向360°可旋转，不易挂垢，红、绿分明，界面清晰，维修方便。

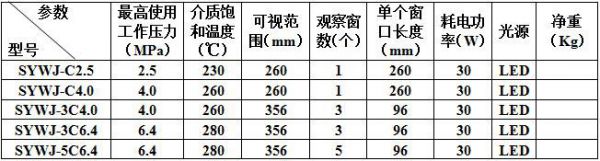

四、技术参数
