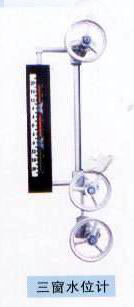

高压、超高压三窗双色水位计


一、产品概述

SYWJ-3C系列高压、超高压三窗双色水位计是用于工作压力低于22MPa的蒸汽锅炉或其它压力容器监测水位的一次直读仪表。它是在总结国内外生产透射式双色水位计优点基础上研制的长窗玻璃式高压、超高压双色水位计。

二、工作原理

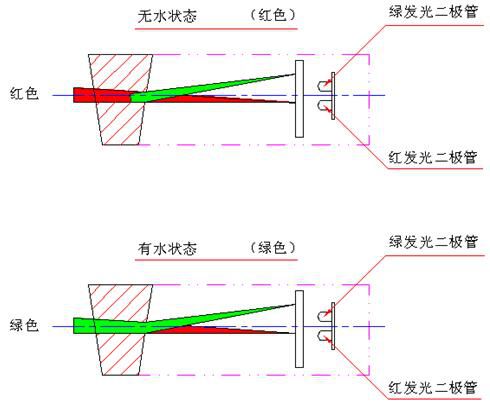

由红、绿发光二极管发出的光,经过滤光镜射向水位计本体内腔。在腔内汽相区域,绿色斜射到腔体壁上被吸收;红光直射到正前方,这时无水状态显示红色。在腔内液相区域由于红光经过水的折射,将红光斜射到壁上,而绿光经过水的折射正好折射到正前方,这时在有水状态显示绿色。因此在正前方观察,显示汽红、水绿。


工作原理图

三、特点

1.重量轻,盲区少,窗口布置合理,在水位计可视范围内设三个窗口,所以在水位计观察范围内只有两段盲区,而中间窗口正处于观察范围中间,显示水位清晰。

2.由于是红、绿双色显示,盲区段可通过红、绿颜色判断水位位置,这是白水表不可比拟的。

3.与牛眼水位计相比较,自冲洗效果良好。

由于本系列水位计是长窗式,所以当蒸汽流经上连接管,一部分变为冷凝水流经窗口表面冲洗观察窗,使窗口不易挂垢。

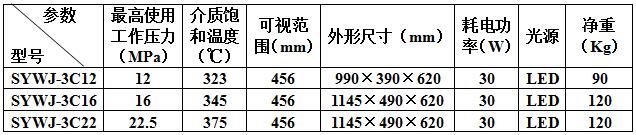

四、技术参数


五、注:我公司可根据用户要求特殊设计各种压力、温度、中心距及多窗的高压、超高压双色水位计。
