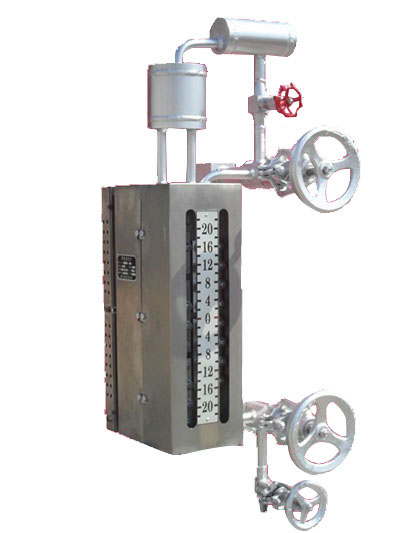

带罩

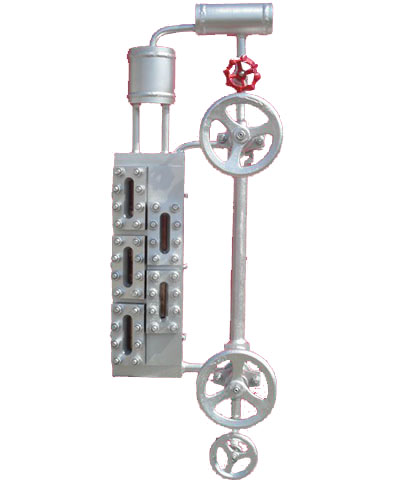

不带罩

一、产品概述

SYWJ-MC5LC系列高压、超高压双色水位计是用于工作压力低于22MPa的蒸汽锅炉或其它压力容器监测水位的一次直读仪表。它是在总结国内外所有高压、超高压双色水位计普遍存在的窗口易挂垢，最后导致红、绿颜色模糊不清，液面无法判断这一现象而开发设计。锅炉汽包普通常规高温、高压双色水位计，由于水位计腔体内水的温度高、压力大，汽包里的水在水位计腔体流动范围小，导致水里杂质、污垢容易附着在水位计云母片上，造成腐蚀，云母透明度降低，日积月累使水位计分界面模糊不清，给安全生产带来很大隐患，如果按常规解决方法，每隔一定时间到现场进行一次排污冲洗处理，才能使水位计挂垢现象减轻。由于锅炉现场环境较差，距离远，经常到现场操作既不安全，劳动强度也大，我厂工程技术人员针对上述现象开发研制一种免冲洗超高压双色水位计，型号：SYWJ-MC5LC22型，并获得国家专利。此种水位计可时实不间断的利用纯净冷凝水冲洗水位计内侧结构的云母表面，同时又设计一种特殊装置，在锅炉汽包与水位计相连接的一侧通道某一处与一种特殊装置相联接，有效收集锅炉汽包产生的冷凝水，并再次及时自动定时集中冷凝水强冲洗水位计腔体内的云母表面，此种功能我公司独创，从而保证水位计在较长时间内不易结垢，水位计红绿分明、界面清晰，使用寿命延长，也减少了工人维修劳动强度。普通一般常规水位计的清晰状态最长时间保持在5-6个月时间内，而运行状况最佳的也只有维持在3-4个月的时间，如更改为免冲洗型双色水位计，清晰度的运行时间可提高一倍以上，显著的提高了监视效果，同时也极大的节约了维护检修费用一倍以上，为安全生产、经济运行提供了可靠的保证。

二、工作原理

    高压、超高压双色水位计免冲洗装置是利用高温、高压锅炉蒸汽冷却后产生冷凝水这一原理。我们设计了两个通道来实现免冲洗水位计窗口，第一利用锅炉蒸汽流经特制罐体冷却产生冷凝水不间断连续冲洗窗口表面来保证窗口湿润不易挂垢。第二个制作一个特殊收集器收集的冷凝水储存在容器里，然后控制定时强冲洗，具备了这两种方式冲洗保证了水位计窗口红、绿分明，界面清晰。

三、特点

免冲洗装置与其它厂家比较最大特点是既有连续不间断的冲洗，又有定时强冲洗，而且定时时间可调，效果非常明显。

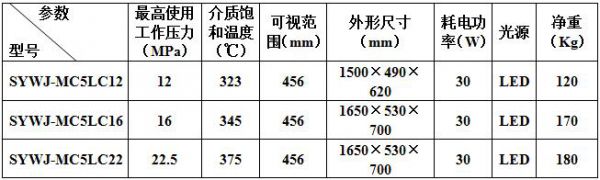

四、技术参数

五、注：我公司可根据用户要求特殊设计各种压力、温度、中心距及多窗的高压、超高压双色水位计。
